SX-Card6でシリアルポートを利用する

SX-Card6にはシリアルポートが1chありますが、一般的なDsub9ピンコネクタではありません。

ボードのシリアルポートは、ヒロセ電機社製のDF14Aシリーズ・コネクタ(DF14A-5P-1.25H)を採用しています。
このコネクタに接続できる変換ケーブル(片側解放)をボード納品時に添付しています。

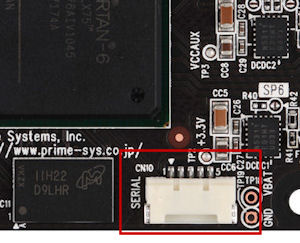

下図、赤枠がシリアルポートコネクタです。

SX-Card6のシリアルポート

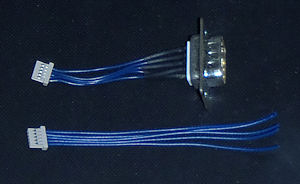

下図の下側のケーブルが製品納品時に添付するケーブルです。上側のケーブルは、Dsub9コネクタを接続した例です。

コネクタ変換ケーブル

変換ケーブルとDsub9コネクタの接続表は以下の通りです。

  ストレート
ケーブル
クロス
ケーブル
DF14Aコネクタ
pin#
Dsub9ピン# Dsub9ピン#
1 2(RxD) 3
2 3(TxD) 2
3 6(DSR) 4
4 4(DTR) 6
5 5(GND) 5

また、オプションボードの『Card-UNIV2』を使って、Dsub9コネクタを装着することもできます。
(Dsub9コネクタをCard-UNIV2に実装する際には、別途、市販の変換コネクタ基板を使用しています)

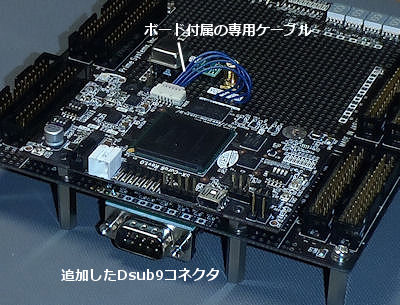

Card-UNIV2にDsub9コネクタを実装した例
