AX-Card7電源コネクタCN10表示(誤記)

AX-Card7 電源コネクタ CN10 の基板上表示が逆になっています。注意してください。

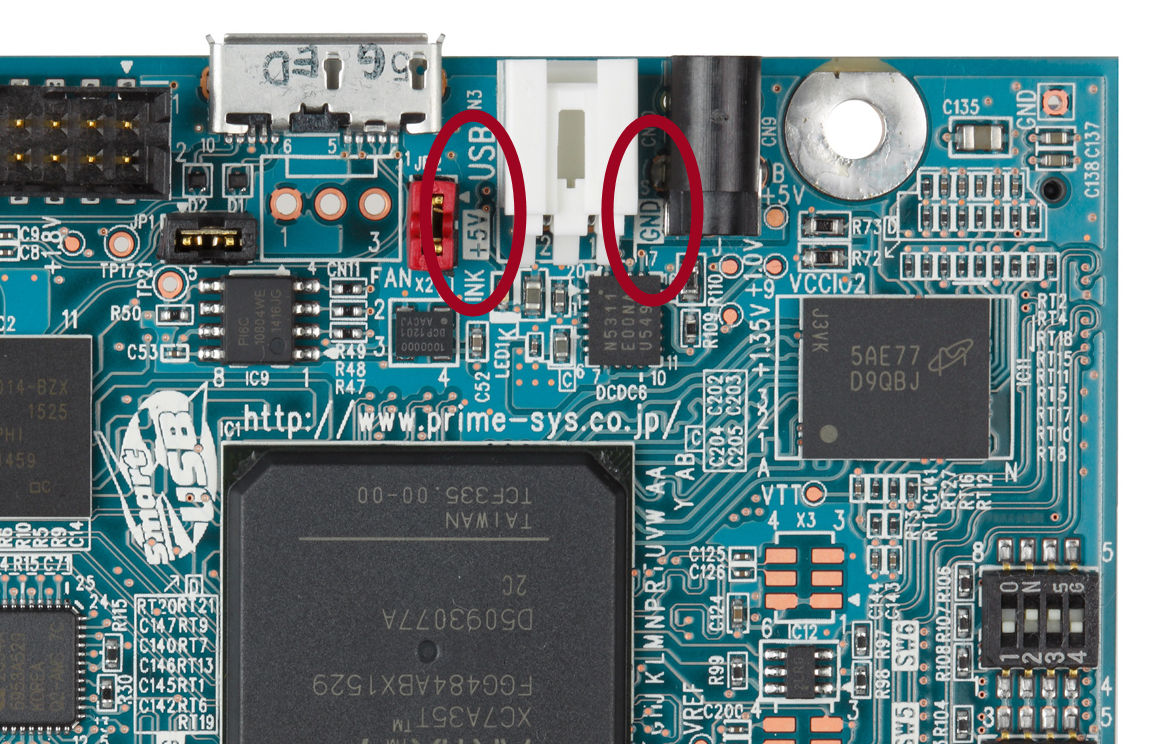

基板シルク表示には、コネクタの左側の赤枠内「+5V」、右側の赤枠内「GND」になっています。

これは逆の表示となっており、実際には左側がGND、右側が+5Vです。



AX-Card7 CN10 電源コネクタ
