SX-Card7でのACアダプタ利用

SX-Card7にはDCジャックがありません。ACアダプタを利用するには変換アダプタが必要です。

SX-Card7ボードのオプションとして、専用ACアダプタ「Card7-AC」を用意しています。

ボードの電源コネクタ(2pin、白色コネクタ)に接続して使用します。

このとき、USBケーブル給電を選択しないように、赤いジャンパソケット(JP2)をオープン設定にしてください。

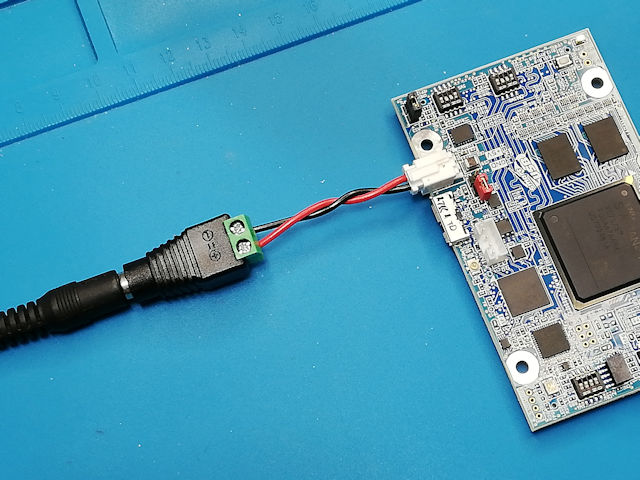

Card7-ACアダプタ

※FPGAボード破損の原因で最も多いのが、人為的な給電ミスです。同じDCプラグ形状を持つ12Vや9VなどのACアダプタを間違って接続することで、ボードが破損します。

SX-Card7ではこのようなミスができるだけ発生しないようにDCジャックを廃止しています。
