リドライバ機能付きUSB3.0コネクタをリリースしました.FPGAボードを筐体に収容するときに便利です.
詳細



ミニBNCコネクタの表示ミスに注意してください。

SX-Card6に備えている、外部クロック-IFポートについて、基板上のシルク表示が間違っています。

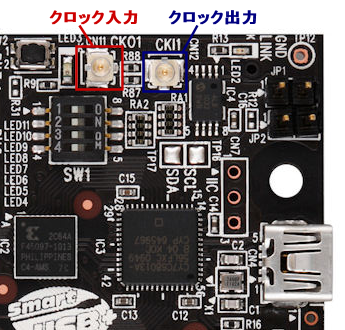

ボード上のクロック専用ポート、CN11(クロック入力)、CN12(クロック出力)について、基板上の表記に誤りがあります。基板上ではCN11付近に「CKO1」と表示があり、クロック出力と思わせます。CN12付近では「CKI1」との表記で入力表示しています。実際には入力と出力が逆になっていますので、使用時に注意してください。

これらの専用クロック・コネクタは、120pinコネクタCN1と同じFPGAバンクに接続し、ボード上のI/O電圧設定スイッチ(SW4)で設定する電圧に依存します(製品出荷時は3.3V設定です)。

CN11のクロック入力ポートは、FPGAの専用クロックピンに接続しています。

SX-Card6 miniBNC

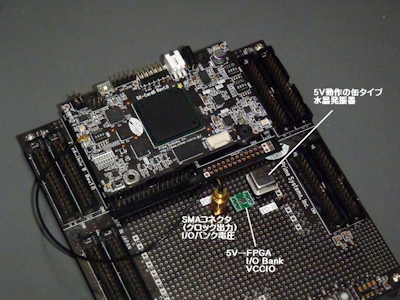

以下の写真はミニBNCコネクタを利用した例です。

SX-Card6、Card-UNIV2/3 を利用した外部クロック接続例
