RefApp7 メモリ操作(bit幅指定)

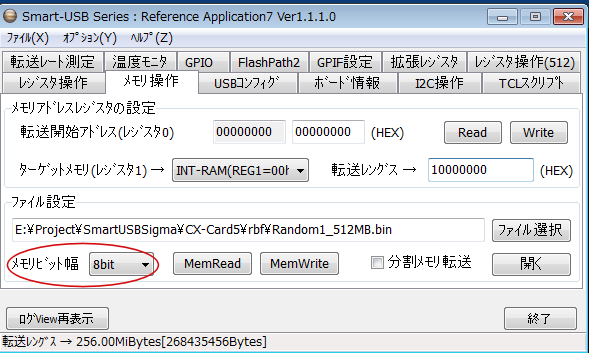

RefApp7制御アプリケーションの「メモリ操作」画面には、メモリビット幅指定があります。

このメモリビット幅には、8/16/32/64 bitのいずれかを指定できます。

ここで指定したビット幅は、USB制御ICからFPGAに対して発行されるメモリコマンドの「アクセス種別」に反映されます。
※メモリコマンドの詳細はアプリケーションノートを参照下さい. SUA003 『USBインタフェース・プロトコルの概要』

FPGAがアクセス種別をデコードすると、ホストPCとデータ転送する際に何bit単位で処理するか、ハード的に判断できます。
これはFPGA側で無視しても構いません。扱うデータ幅が可変するような回路構成の場合、便利な機能になっています。
