SPI FlashROMへのアクセス機能

SX-USB3に搭載する128MbシリアルFlashROMとサポートPLDのMAX2-PLDに内蔵する8Kb FlashROMに、簡単にアクセスできます。

ボードに標準添付の制御ソフトウエアRefApp7.exeには、シリアルFlashROM制御のための「SPI操作」機能があります。

オンボードの128Mb FlashROMと、MAX2-PLDに内蔵した8Kb-FlashROMにアクセスすることができます。
8Kbit ROMはEEPROMライクにアクセスできます。

SX-USB3 SPIパス

サンプル回路は、以下URLからダウンロードできます。
http://www.prime-sys.co.jp/DownLoad/GPIF_Avalon/GPIF_Sopc.qar






【操作方法】

上記サンプル回路では、SOPC_Builder/QsysのSPI制御回路を利用しています。このSPI制御回路は、レジスタ番号24なので、この数値は変えないでください。

ターゲットメモリを変更することで、128Mbit-FlashROMか、MAX2内のFlashROM領域か、選択できます。

書き込みアドレスを設定して、書き込みたいデータをWriteできます。 読み出し時も、アドレスを設定してReadできます。

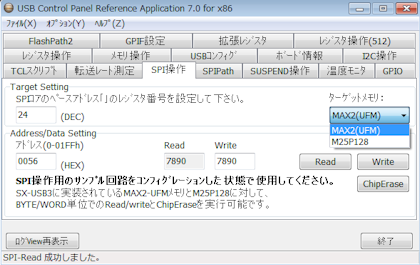

制御アプリ RefApp7の「SPI操作」画面
