超音波非破壊検査システム開発

超音波非破壊検査システムの開発には、Smart-USB Sigma製品が最適です。

FPGAボードとオプションの高速AD変換ボードを組み合わせて、システムの主要部分が構成できます。下図青枠内の構成です。

赤枠部の回路部を追加すれば、システムのハードウエアは完成します。

FPGAでは、FFT/FIR等のデジタルフィルタ処理や受信波の波高値検出、パルサ制御など、複数chを同時に処理できます。

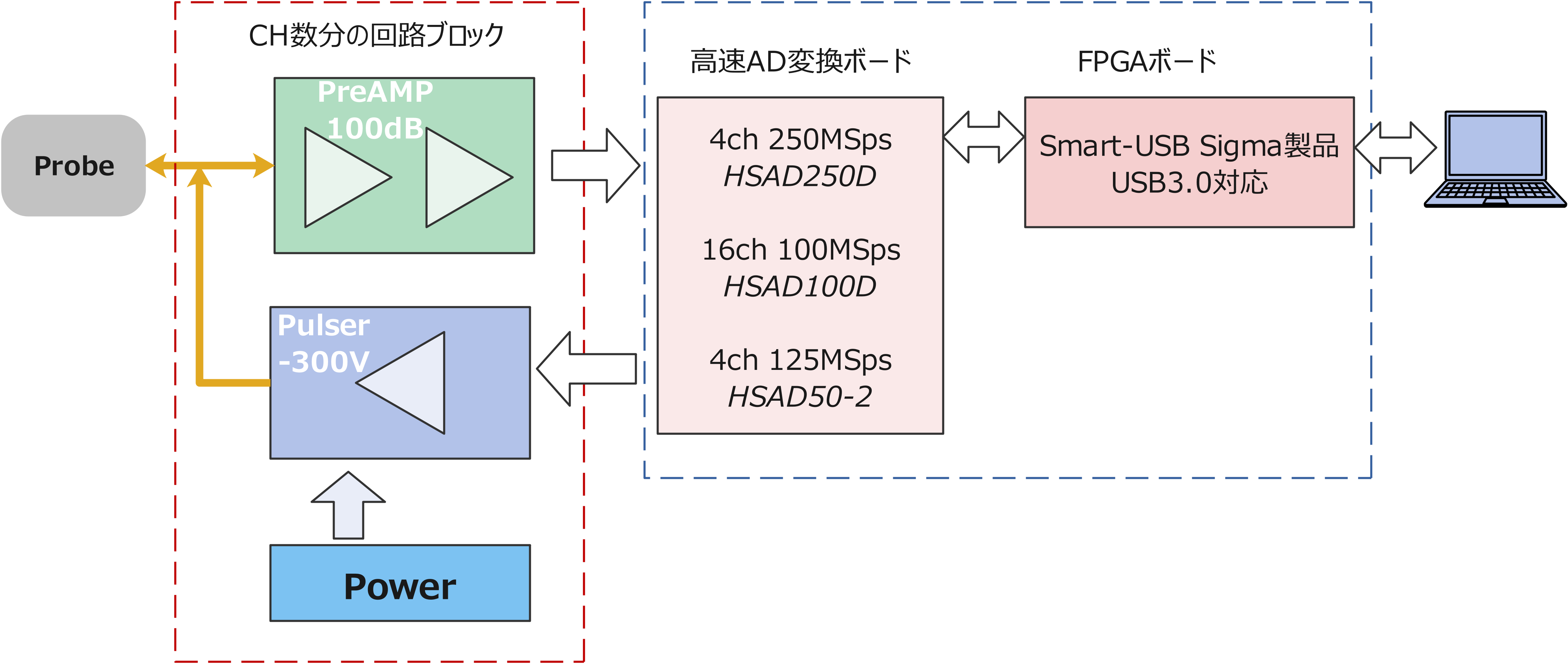

超音波非破壊検査システムブロック図



赤枠部回路の構成技術は、デザインサービスにて提供。

  1. 高ゲイン100dBのプリアンプ機能、アナログフィルタ
  2. -300Vのパルサ電源回路、パルス発振回路
  3. 1探/2探の切替制御



【具体例】

KX-Card7 + HSAD100D構成:16ch以上のシステムに対応(フェイズドアレイ等)

AX-Card7M + HSAD250D構成:4ch以上のシステムに対応(MUX回路を追加してch数を拡張)

AX-Card7 + HSAD50構成 : 厚み計測システム等に適用
