コンフィグデータの暗号化（FPGA側設定）

SX-Card6に搭載のSpartan6 FPGAには、コンフィグデータを暗号化する機能があります。

SX-Card6を客先にデモ用として貸す場合や、最終製品に搭載する場合など、FPGA回路を悪意のあるリバースエンジニアリングから守るために、FPGAコンフィグデータをAES ビットストリーム暗号化することができます。

基本機能は、あらかじめAES暗号キーをFPGAに書き込み、その暗号キーを元にコンフィグデータを生成します。

上図のように、FPGA内に埋め込まれた鍵に一致するFPGAコンフィグデータだけ、FPGAにプログラム（コンフィグ）することができます。

Spartan6　FPGA内に埋め込むことのできる鍵には、2種類あります。

1. eFuseレジスタ（One Time ROM）への恒久的な鍵データ書き込み　
   一度書き込んでしまうと、後から暗号化　鍵データを変更することができません。
   鍵データを紛失すると、FPGAコンフィグデータの生成ができなくなるので使用時には注意をしてください。
2. BBRAMレジスタへの一時的な鍵データ書き込み
   外部バッテリーによりバックアップされたFPGAのSRAM領域に鍵データを書き込みます。バッテリーバックアップされている限り、FPGAにプログラムしたAES鍵データは保持します。バッテリーバックアップを停止しボードの電源もOFFにすると、鍵データが消失しますので、暗号化鍵の再度設定が必要になります。

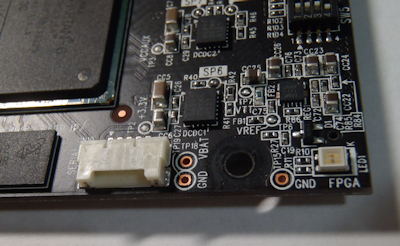

（VBAT　と　GND　表示のスルーホールに、外部電源(3.3V）を接続します）

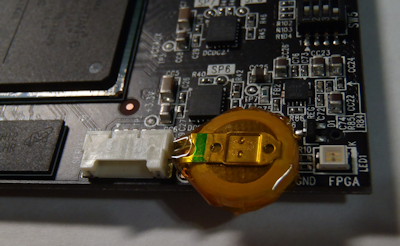

（3.3Vのボタン電池　CR-1220　を装着した例です）
