専用JTAGプログラミングケーブル

アルテラ製の専用ダウンロードケーブル”USB Blaster"を改良。

メーカー純正のダウンロードケーブル "USB Blaster" は、堅いフレキケーブル(L=20cm) でターゲット・ボードと接続します(Pic.1の下側に映っているケーブルです)。このフレキケーブルはノイズ対策のために、一般的なフラットケーブルから変更された経緯があります。

USB Blaster

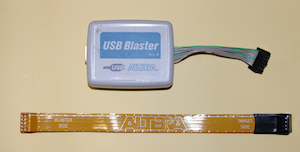

< Pic.1 USB Blaster本体とケーブル >

このフレキケーブルはケーブル取り回しが悪く、ターゲット・ボードと接続する際の”1ピン・マーク”もよくわかりません。このため、弊社では、一般的なフラットケーブルに変更し、ケーブル長を7cmに短縮して対処しています。
この変更による不具合は発生していませんが、ケーブル製作による不具合は自己責任になります。

【不具合例】
USBBlasterのフレキケーブルを使って当社製ボードへのプログラミングをしたところ、フレキケーブルの湾曲によりプログラミングできなかった事例が発生しています。発生するのはまれなケースですが、このような場合には、ケーブルの変更を考慮してはいかがでしょうか。
