KX-Card7のトランシーバ回路を使わない場合

KX-Card7ボードのトランシーバ回路を使用しない場合、トランシーバ部の電源をOFFにできます。

ボード裏面(ハンダ面)に、ソルダパターンSP13とSP14があります。

製品出荷時にはSP13=ショート、SP14=オープン(トランシーバ回路を使用する)です。

SP13=オープン、SP14=ショートに変更することで、トランシーバ回路部への給電を停止でき、約20mA/5Vの消費電流を低減することができます。

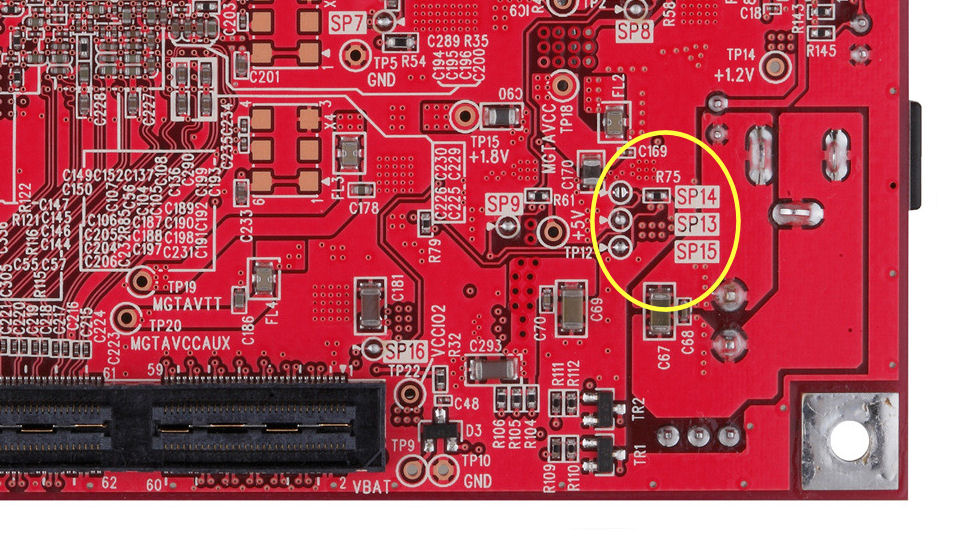

KX-Card7 SP13 SP14位置
