KX-Card7 ボードリビジョン

2015.7月27日出荷分より、KX-Card7ボードのリビジョンをR1.0からR1.1に変更しました。

リビジョン R1.0からR1.1への変更点:

FPGAコンフィグデータの暗号化対応について、暗号化キーを保持するバッテリーバックアップ用メモリ(FPGA内蔵)への電源を、従来の1.8Vから3.0Vに変更しました。

KX-Card7 VBATポートに、3.0V仕様のボタン電池を直結できます。

VBATポートの電気的仕様は、2.0V~3.4Vです。

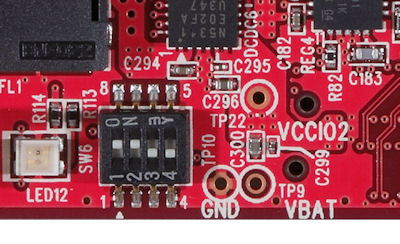

KX-Card7 VBATポート
