IMG-Pro7サンプルプロジェクト

ZQ-CardとIMG-Pro7を接続して、ラズパイカメラ画像（1920x1080px 30f/s)をPC上に動画表示させるサンプルプロジェクトを提供しています。

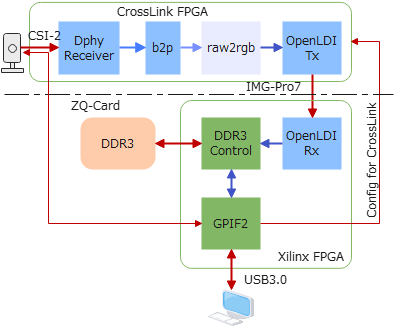

【ハードウエア構成】

• IMG-Pro7に搭載するCrossLink FPGAは、ZQ-Cardからコンフィグができます。
• 図中の水色ブロックは、FPGA開発ツールの標準IPです。
  （CrossLinkの場合；Diamond.　Xilinx FPGAの場合;vivado）
• Xilinx FPGAのOpenLDI Rxブロックは、アプリケーションノートxapp585を参考に作成
• CrossLink FPGA回路は、Lattice社MIPI DSI/CSI-2 to OpenLDI LVDS Interface Bridge　を利用
• ソニー製IMX219イメージセンサ搭載のカメラをサポート（CSI-2　2レーンモデルのみ）
