SX-Card7 JTAGコネクタ

SX-Card7ボードのJTAGコネクタは、Xilinx準拠のコネクタ仕様とは異なります。

ボード上のコンフィグROMや、vivadoのロジックデバッグ機能(ILAやVIO等)を使用する場合、JTAGポート(CN8)を使う必要があります。

通常のJTAGコネクタは2mmピッチ14pinですが、SX-Card7ボードでは1.27mmピッチ10pin仕様です。このコネクタ仕様は弊社のオリジナルです。

このため、mini-Jコネクタ変換を用意しています(別売)。

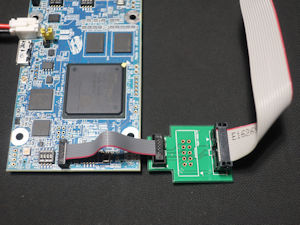

以下画像の緑基板と10pinケーブルです。

以下の画像は、mini-JとXilinx製Platform Cable USBを接続して、SX-Card7のJTAGポートにアクセスしている例です。

SX-Card7.CN8=mini-J=Platform Cable USB
