16ch 100Msps 12bit同時サンプリング『HSAD100D』オプションボードをリリースしました。KX-Card7AX-Card7M対応です。
詳細



CX-Card4/SX-Card6 活用

名刺サイズのCX-Card4やSX-Card6を活用したシステム設計例

CX-Card4やSX-Card6システム開発ボード(FPGAボード)は、データバッファリングに利用できるSRAMやDDR2メモリを搭載しています。この他に、外部システムとは198本から200本のシングルエンド信号で接続できます。この利点を生かして、システム設計を低コスト、短納期で行うお客様が増えています。

CX-Card4 SX-Card6 活用

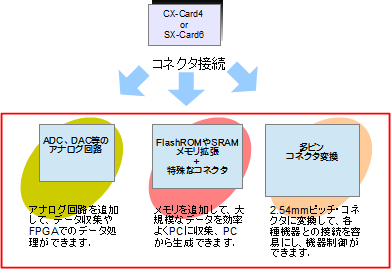

上図に示す赤枠部分が、子基板製作して対応する例です。子基板とは高性能コネクタで接続するので、信号の劣化がなくシングルエンドでは200MHz前後、差動信号のLVDSでは640Mbps/ch前後の信号レートでインタフェースができます。 子基板製作をユーザ側で対応できなければ、弊社のデザインサービスを利用することもできます。

【子基板製作してシステム開発するメリット】

  1.   低コストで短納期に対応できる。
    → FPGA周辺回路には複数の電源回路、コンフィグ回路など細々した回路設計が不可欠です。既存のFPGAボードを利用すれば、この部分は設計不要です。子基板側の回路は比較的小規模なので、基板層数も4層から6層程度となります。
  2. 基本設計思想を共通化して、様々なプロジェクトに対応できる。
    → 子基板を数種類用意し、共通のFPGAボードと組み合わせれば、様々なプロジェクトに対応することができます。

上記のような理由から、システム開発ボード(FPGAボード)を採用するお客様がどんどん増えています。
